lanterna led igual da xj6 na fazer553

lanterna led igual da xj6 na fazer

Página 2 de 3 Anterior  1, 2, 3  Seguinte

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por Natan_Shark em Dom 18 Ago 2013 - 13:20

tbm quero ver essas fotos, vai ficar da hora

Natan_Shark
MODERADOR
MODERADOR

Moto:: Crosser / Facto
Mensagens: 12797
Data de inscrição: 01/05/2012
Idade: 24
Localização: Itaboraí, rj

https://www.facebook.com/natan.silva.792

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por enricksp2012 em Dom 18 Ago 2013 - 15:49

gente acabei de fazer vejam se ficou bom

Meu cachorro na foto estava de ajudante ha!ha! ha!ha!

troquei os leds do painel e coloquei um led pingo aonde ilumina a placa vou colocar as fotos como eu fiz.

Acabei fazendo no lugar do farol baixo pois como minha bateria por causa do rastreador consome muito acabei ficando com medo de desligar a moto e esquecendo a lanterna ligada pois com meu carro faço isso direto kkk!!! kkk!!!

1º retire o bloco óptico da moto



vamos lá 1abri o bloco e fiz um buraco com uma faquinha por dentro.
Não recomendo furar com broca pois pode trincar o bloco.


depois eu soldei o led em 1 fio de 2 pontos e isolei



depois encaixe no furo feito (detalhe o furo tem que ter exatamente a mesma espessura do led para não ter vazão e ficar solto )
no meu caso coloquei cola quente aquelas de revorvinho!!





aí eu inverti o conector do farol para só acender o alto e coloquei os fios do led no baixo assim para testar antes



depois de testar coloque por baixo do conector para que não solte e provoque algum curto



o resultado foi esse






como não deu p ver direito o painel aceso e o led da placa vou deixar vcs esperarem até à noite para mostrar o kit completo kkkkk.

Aí eu mostro tb como troquei os leds do painel (facil facil)

_________________

enricksp2012
Usuário Prata
Usuário Prata

Moto:: fazer 250
Mensagens: 881
Data de inscrição: 14/08/2013
Idade: 29
Localização: jundiaí-SP

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por Sra.Alex em Dom 18 Ago 2013 - 16:46

Parabéns pelo serviço Enrick +1 na tua conta parabéns

_________________

Sra.Alex
Usuário Ouro
Usuário Ouro

Moto:: Crypton T115 ED
Mensagens: 3121
Data de inscrição: 04/04/2012
Idade: 33
Localização: Brasília DF

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por MB em Dom 18 Ago 2013 - 16:57

Show de bola Erick!! parabéns

Ficou muito bom!!!
Só achei o fio grosso demais!! mas o importante que funcionou!

+1 na tua conta

_________________
Eu amo tanto a vida que se um dia eu parar de viver eu morro!


MB
MODERADOR
MODERADOR

Moto:: YBR Factor KD
Mensagens: 4024
Data de inscrição: 06/02/2013
Idade: 32
Localização: São Paulo - SP

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por enricksp2012 em Dom 18 Ago 2013 - 17:03

MB escreveu:Show de bola Erick!! parabéns

Ficou muito bom!!!
Só achei o fio grosso demais!! mas o importante que funcionou!

+1 na tua conta
obrigado então eu coloquei o fio grosso pois fiquei com medo de derreter e causar algum curto .

_________________

enricksp2012
Usuário Prata
Usuário Prata

Moto:: fazer 250
Mensagens: 881
Data de inscrição: 14/08/2013
Idade: 29
Localização: jundiaí-SP

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por MB em Dom 18 Ago 2013 - 17:06

LED consome pouca energia! um fio de 1mm tava otimo! ate aquele fio de telefone ficaria bom!!! aê!

_________________
Eu amo tanto a vida que se um dia eu parar de viver eu morro!


MB
MODERADOR
MODERADOR

Moto:: YBR Factor KD
Mensagens: 4024
Data de inscrição: 06/02/2013
Idade: 32
Localização: São Paulo - SP

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por enricksp2012 em Dom 18 Ago 2013 - 17:31

gente acabei de tirar as fotos noturnas kkkk.
Novamente meu cachorro ajudante estava vendo se deu certo kkk!!! kkk!!!

O painel ficou zuado dá p ver os leds ficaram muito proximos pois coloquei branco gota para testar mas amanha vou comprar os azul smd

já a lanterna do farol e a iluminação da placa ficou show.






segue o tuto para trocar a iluminação do painel

1º retirei a parte da carenagem e abri o painel ficando só a plaquinha
eu dei uma levantada devagar o lcd para não estragar mas pode tirar o lcd com soldador mas demora bem mais

2º retirei os leds smd laranja que estavam na placa com o soldador 50v e uma faquinha retirei devagar para não estragar a trilha.São 4 leds no total



após retirar o led smd coloquei o led gota que é mais dificil que um smd pois tem que colocar ele deitado ,soldar e dar uma levantada para caber no furiho da carcaça




eu coloquei led por led e cada led novo eu testava na moto



após soldar os leds ficou assim





como disse tem que alinhar certinho paa que aqueles quadradinhos encaixem nos leds

depois feche e corra para o abraço

como disse só coloquei os leds pingos para testar se funcionasse mesmo mas pode se perceber que os leds pingos mostram muito no painel então recomenda-se usar os leds smd que além de ser mais fácil de soldar fica bem melhor

só fiz este tutorial pois pode usar para smd também.

_________________

enricksp2012
Usuário Prata
Usuário Prata

Moto:: fazer 250
Mensagens: 881
Data de inscrição: 14/08/2013
Idade: 29
Localização: jundiaí-SP

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por Alex em Dom 18 Ago 2013 - 17:58

Enrick ficou show hein cara! Só tem ninja em eletrônica aqui hehe!
O que vc acha de colocarmos esse tópico como um tutorial?

_________________

Alex
ADMINISTRADOR
ADMINISTRADOR

Moto:: YBR Factor ED
Mensagens: 16369
Data de inscrição: 02/04/2012
Idade: 39
Localização: DF

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por enricksp2012 em Dom 18 Ago 2013 - 18:03


_________________

enricksp2012
Usuário Prata
Usuário Prata

Moto:: fazer 250
Mensagens: 881
Data de inscrição: 14/08/2013
Idade: 29
Localização: jundiaí-SP

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por Alex em Dom 18 Ago 2013 - 18:05

Haha, pensou mais rápido que eu rss. Beleza brother, agora se vc puder fazer um tb com a lanterna que colocou no farol eu agradeço.aê!

_________________

Alex
ADMINISTRADOR
ADMINISTRADOR

Moto:: YBR Factor ED
Mensagens: 16369
Data de inscrição: 02/04/2012
Idade: 39
Localização: DF

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por Phillguedes em Dom 18 Ago 2013 - 18:05

Manja muito Enrick! parabéns parabéns parabéns Da para fazer algo parecido com a Fazer 2008? Queria colocar a cor branca no painel! É fácil? que medo!

_________________

E-mail: phillipests@gmail.com
..::Designer Gráfico-CDY::..
Moto:Yamaha YBR125 Factor ED 2013/2014 (FOTOS CLICK AQUI!)
Chanel Youtube PhillGuedes
Instagram: @phillipe_guedes

Phillguedes
MODERADOR
MODERADOR

Moto:: YBR Factor ED
Mensagens: 3078
Data de inscrição: 11/01/2013
Idade: 23
Localização: Santos - SP

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por enricksp2012 em Dom 18 Ago 2013 - 18:28

Phillguedes escreveu:Manja muito Enrick! parabéns parabéns parabéns Da para fazer algo parecido com a Fazer 2008? Queria colocar a cor branca no painel! É fácil? que medo!
cara o painel da minha 2007 era show mas é mais complicado de colocar

se eu tivesse ela ate fazeria um tutorial para ela

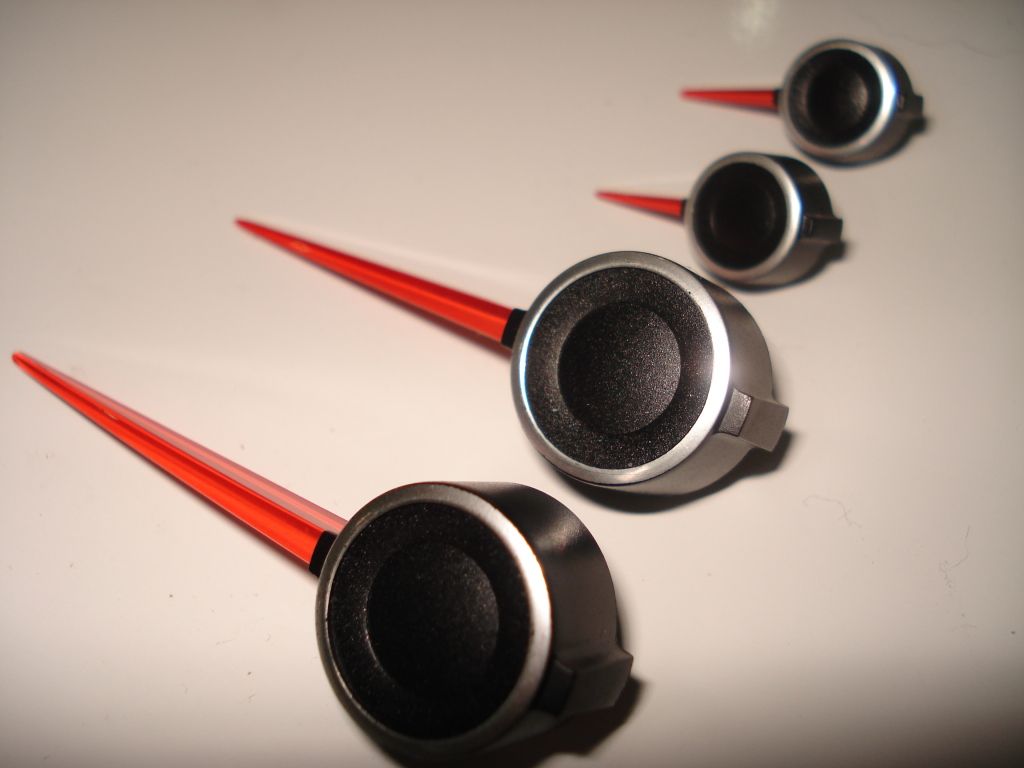

O painel da minha era todo vermelho eu tinha comprado 2 ponteiros translucido do gol e adaptei um led vermelho só para iluminar o ponteiro é igual a este da foto




o lcd de baixo eu tinha colocado o led branco

mas não é dificil não porém os leds para usar na iluminação do painel tem que ser o gota e o smd para os ponteiros caso queira colocar

Outro problema a cartela do painel da fazer 2008 é esverdeada então se vc colocar um led branco o painel vai ficar uma cor meio esverdeada eu coloquei todas as cores disponíveis kkkk.

Porém no display dela aquele debaixo vc pode colocar o led branco sossegado que fica show.

No ml vende o kit até com a cartela para fazer

a minha era +ou- assim só que era vermelho com os ponteiros tb simplesmente pcausa da cartela esverdeada e o lcd branco


_________________

enricksp2012
Usuário Prata
Usuário Prata

Moto:: fazer 250
Mensagens: 881
Data de inscrição: 14/08/2013
Idade: 29
Localização: jundiaí-SP

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por Xandyroesch em Dom 18 Ago 2013 - 18:37

no aguardo das fotinhas.

_________________

                                                   minha Pretinha

Xandyroesch
MODERADOR
MODERADOR

Moto:: Factor k 2010
Mensagens: 14077
Data de inscrição: 28/04/2012
Idade: 31
Localização: Venâncio Aires - RS

https://www.facebook.com/profile.php?id=100000017050376

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por hugocesar em Dom 18 Ago 2013 - 20:23

a minha ja pensei em colocar o ponteiro translucido, mas não coencide de abrir o painel trocar por leds e trocar o ponteiro...

esverdeada a fazer 2008? a minha é laranja o painel, não erro a cor não?

uma opção legal tb é colocar led SMD 5050, é barato, uns 2 reais cada, ele distribui melhor a iluminação do que o led 5mm chato!

agora uma pergunta, o ponteiro da fazer ele tem stop(aquele pininho), se tirar ele, não vai desregular? pq lembro do meu ex-chevette tentei tirar e ele tinha uma mola pra fazer o ponteiro voltar ao 0km/h, e pra voltar deu um trabalho danado!!!

hugocesar
Colaborador
Colaborador

Moto:: Fazer YS250
Mensagens: 320
Data de inscrição: 16/06/2013
Idade: 26
Localização: Sao Carlos- SP

Voltar ao Topo Ir em baixo

Re: lanterna led igual da xj6 na fazer

Mensagem por enricksp2012 em Dom 18 Ago 2013 - 20:31

hugocesar escreveu:a minha ja pensei em colocar o ponteiro translucido, mas não coencide de abrir o painel trocar por leds e trocar o ponteiro...

esverdeada a fazer 2008? a minha é laranja o painel, não erro a cor não?

uma opção legal tb é colocar led SMD 5050, é barato, uns 2 reais cada, ele distribui melhor a iluminação do que o led 5mm chato!

agora uma pergunta, o ponteiro da fazer ele tem stop(aquele pininho), se tirar ele, não vai desregular? pq lembro do meu ex-chevette tentei tirar e ele tinha uma mola pra fazer o ponteiro voltar ao 0km/h, e pra voltar deu um trabalho danado!!!
então mas fica muito louco com os ponteiros a zica é regular depois qdo vc liga a moto os ponteiros fazerem aquele ajuste sabe.

Sobre a iluminação a fazer 2008 acende amarelo pq é lampada alógena mas como disse a cartela é esverdeada sabe aquela cartela que tem os números do velocimetro e rpm.

qdo vc coloca uma luz colorida não se percebe mas a branca não fica pq quando bate a iluminação na cartela fica esverdeado parecendo carro velho sabe!!ha!ha!

o mesmo acontece com as factor

_________________

enricksp2012
Usuário Prata
Usuário Prata

Moto:: fazer 250
Mensagens: 881
Data de inscrição: 14/08/2013
Idade: 29
Localização: jundiaí-SP

Voltar ao Topo Ir em baixo
