Instalação de xenom Fazer nova (serve p antigas e lander)

Mensagem por enricksp2012 em Qua 19 Fev 2014 - 20:59

E ae galera tudo bem


estarei postando mais um tutorial de instalação do xenom e quebrando um tabu que muitos dizem ser um bicho de 7 cabeças instalar um xenom em moto!!!

Estarei explicando que eh muito fácil e rápido a instalação!!!

Vamos lá mão na massa

1ºnossa fazer ou lander o modelo de lâmpada é h4 igual este da foto abaixo

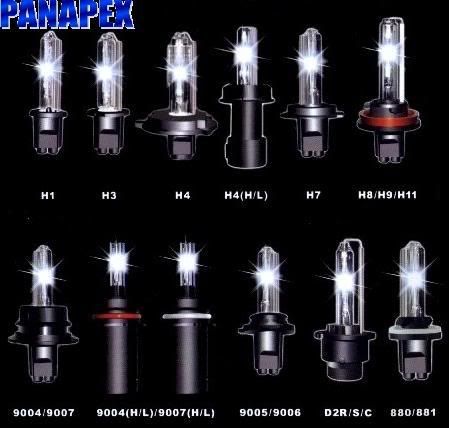

segue tb a tabela de lampadas e os modelos nesta tabela abaixo (se eu não me engano algumas motos como a teneré eh outro modelo)



no caso eu usei uma lampada h4-2 8000k(xenom na baixa e halógena na alta)
Com reator slim

Segue a foto do xenom completo com reator e relé como vem na caixa



Bem vamos lá o xenom vem em 2 partes a Lâmpada e o reator com o rele (no caso do slim)
O reator normal o relé eh embutido

eu já utilizei os 2 mas recomendo o slim tanto pelo tamanho mas pela durabilidade!!

reator



relé



Lampada



Vamos lá

Abrindo o bloco óptico da fazer

Com uma chave allen retire as abas do farol



com a aba do farol ja retirado retire o parafuso com uma chave nº10



não precisa retirar o bloco somente abaixe ele





(lembrando que os modelos antigos eh só retirar com os 2 parafusos phillips localizados abaixo do bloco óptico!!!)

com o bloco óptico baixado retire o soquete da lampada



retire a borracha protetora de umidade



destrave o pino do farol e retire a lâmpada




deixe de lado e começe a montar o xenom

plugue os pinos da lampada com o reator (cor com cor) e isole com fita isolante p que não cause um curto!!!




o mesmo ficará assim



percebe-se que ficara sobrando o plugue da lampada que será encaixada no plugue que estava a lampada original

pois bem encaixe isole com fita isolante na moto!!





Agora vem a parte crítica  kkk!!!  kkk!!!  kkk!!!  kkk!!!

ja encaixado ligue o farol p testar o xenom e a luz amarela controlando com o farol alto e baixo da moto

(atenção)

pegue ela exatamente do mesmo jeito que fiz na foto p evitar choques ou queimaduras



Testou xenom



Testou amarela






Ficou cego kkkkk ha!ha! ha!ha! ha!ha! ha!ha! ha!ha! kkk!!! kkk!!!

deixe ambas ligadas por uns 5 minutos sempre intercalando (de preferência com a moto ligada)
Isso serve p ver se o reator ou o xenom possui defeitos ou se estão em curto queimando o fuzível da moto!!!!

Feito isso esta funcionando certinho hora de colocar no bloco óptico o xenom !!



a borracha que protege umidade tera que fazer um corte p encaixar no xenom




encaixou suture a borracha com um ferro de solda ou se não tem o ferro passe uma cola ou fita isolante p evitar entrar agua na lampada

feito isso coloque o reator e o relé na parte de cima do bloco como na foto



(caso seja fazer antiga dá p colocar tb se for reator slim!!)

encaixou travou o reator e o relé fica totalmente escondido e não entra água



Feito isso feche o bloco coloque os parafusos e seja feliz com seu xenom na motoca!!!


Difícil né??

segue os resultados com xenom baixa e halógena (amarela) alta!!

Vale lembrar que tem xenom H4-2 que é invertido sendo xenom na alta e halógena na alta!!!










Recomenda-se fazer o procedimento à noite para regular a altura da iluminação à gosto do piloto!!!

Espero que gostem e desculpe quaisquer erros de português!!!

enricksp2012
Usuário Prata
Usuário Prata

Moto:: fazer 250
Mensagens: 908
Data de inscrição: 14/08/2013
Idade: 29
Localização: jundiaí-SP

Voltar ao Topo Ir em baixo

Re: Instalação de xenom Fazer nova (serve p antigas e lander)

Mensagem por Marlao4877c em Qua 19 Fev 2014 - 22:24

Muito bom +1 no grau!

Marlao4877c
Usuário Ouro
Usuário Ouro

Moto:: Ybr Factor ED
Mensagens: 3036
Data de inscrição: 06/07/2012
Idade: 21
Localização: Ctba PR

Voltar ao Topo Ir em baixo

Re: Instalação de xenom Fazer nova (serve p antigas e lander)

Mensagem por t_teles em Qua 19 Fev 2014 - 22:50

Melhor parte:

"testou xenon....
...
...
...
...
Testou halógena...
...
...
...
...
Ficou cego" HAHAHAHAHA!

_________________
Factor Black Edition, a Thundercat Negra!
RVC RV 109 Titanium Grey
Bagageiro Roncar Hércules
Bauleto Taurus 35L


t_teles
Usuário Ouro
Usuário Ouro

Moto:: factor black ed
Mensagens: 1133
Data de inscrição: 14/08/2012
Idade: 27
Localização: Recife, PE

Voltar ao Topo Ir em baixo

Re: Instalação de xenom Fazer nova (serve p antigas e lander)

Mensagem por enricksp2012 em Qui 20 Fev 2014 - 10:14

kkkk pior que fica cego mesmo kkkk

enricksp2012
Usuário Prata
Usuário Prata

Moto:: fazer 250
Mensagens: 908
Data de inscrição: 14/08/2013
Idade: 29
Localização: jundiaí-SP

Voltar ao Topo Ir em baixo

Re: Instalação de xenom Fazer nova (serve p antigas e lander)

Mensagem por Alex em Qui 20 Fev 2014 - 16:45

Ótimo tópico parceiro! +1 pra vc e tópico fixado!  aê!
